Что включает проверка релейной защиты?
Проверка релейной защиты представляет собой комплексную оценку исправности, настроек и фактического действия устройств РЗА, которые обеспечивают отключение поврежденного участка электрической сети и предотвращают развитие аварии. Работы выполняются по техническому заданию, проектным решениям, заводским инструкциям и действующей нормативной документации. Специалисты анализируют однолинейные схемы, уставки, параметры оборудования и логику взаимодействия защит.

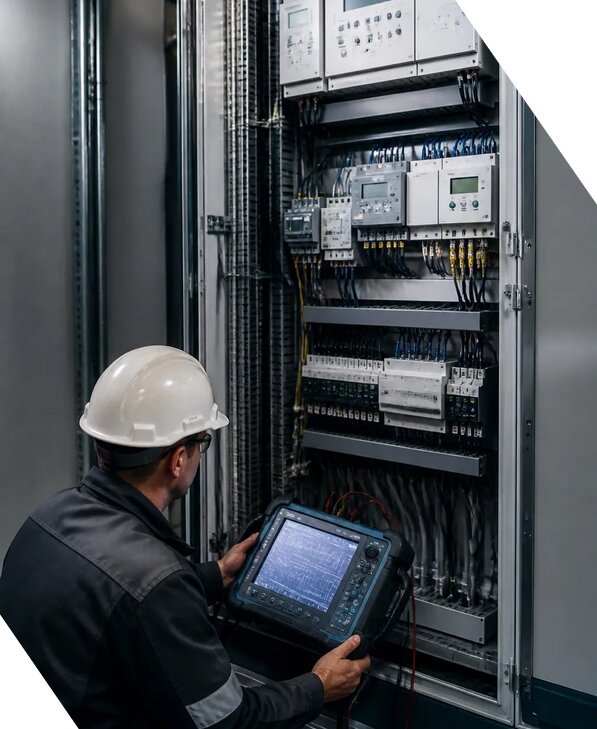

В состав проверки могут входить визуальный осмотр шкафов и панелей, контроль правильности маркировки, проверка вторичных цепей, измерение сопротивления изоляции, проверка целостности проводников, контроль полярности трансформаторов тока и напряжения, а также оценка соответствия схемы фактическому монтажу. Отдельно проверяется работа токовых, напряжительных, дистанционных, дифференциальных и логических защит, цепей сигнализации, блокировок и отключения.
При необходимости выполняется проверка АВР, устройств противоаварийной автоматики, высоковольтных выключателей и ограничителей перенапряжения. Испытательное оборудование подает заданные токи и напряжения, имитируя штатные и аварийные режимы. Фиксируются время срабатывания, токи и напряжения действия, коэффициенты возврата, выдержки времени и правильность формирования команд. Результаты измерений сопоставляются с проектными уставками и паспортными характеристиками.
По итогам оформляются протокол результатов, перечень выявленных замечаний и техническое заключение. При выявлении несоответствий заказчику предоставляются рекомендации по регулировке, ремонту, замене компонентов или дополнительной наладке электрооборудования. Стоимость работ рассчитывается индивидуально и может составлять от 5198 руб. в зависимости от объема испытаний, количества присоединений и сложности схем.
В каких случаях требуется испытание устройств РЗА?
Испытание устройств РЗА необходимо при вводе электроустановки в эксплуатацию, после реконструкции, замены оборудования, изменения схемы электроснабжения или корректировки уставок. Регламентная проверка также проводится в процессе эксплуатации, поскольку состояние контактов, изоляции, вторичных цепей и коммутационных аппаратов постепенно изменяется. Даже при отсутствии внешних признаков неисправности релейная защита может иметь скрытые дефекты, влияющие на скорость и избирательность отключения.
Обследование особенно важно после аварийного отключения, короткого замыкания, воздействия перенапряжения, затопления, пожара, ремонта кабельных линий или силовых трансформаторов. В таких ситуациях требуется определить, корректно ли сработала автоматика, не изменились ли параметры цепей и сохранилась ли электрическая прочность изоляции. Проверка проводится также перед приемкой монтажных работ, передачей объекта новому владельцу, продлением срока эксплуатации или подготовкой к прохождению технического аудита.
В процессе испытаний выполняются инструментальные измерения и функциональные тесты. Контролируются сопротивление обмоток, сопротивление изоляции обмоток, вторичные цепи трансформаторов, коэффициент трансформации, ток утечки и соответствие уставок фактическим параметрам сети. Для отдельных аппаратов могут проверяться диэлектрические потери, испытательное напряжение и электрическая прочность изоляции. Проверка проводится с применением поверенного измерительного оборудования, а погрешность измерений учитывается при оценке результатов.
Периодичность определяется назначением установки, классом напряжения, условиями эксплуатации и требованиями нормативной документации. По завершении лабораторный контроль подтверждается протоколами и техническим заключением. Если обнаружены отклонения, составляется перечень приоритетных мероприятий, позволяющий устранить риск ложного срабатывания или отказа защиты. В Клинцах специалисты компании ЭкспертизаРоссия выполняют диагностику электрооборудования на промышленных, коммерческих и энергетических объектах.
Как проверяется правильность уставок и срабатывания релейной защиты?
Проверка уставок начинается с изучения проектной документации, расчетов токов короткого замыкания, исполнительных схем и действующего технического задания. Фактические настройки устройств РЗА сравниваются с утвержденными значениями по току, напряжению, времени, частоте, направлению мощности и другим параметрам. Специалист устанавливает, обеспечивается ли селективность, чувствительность и быстродействие защиты на всех предусмотренных режимах работы сети.

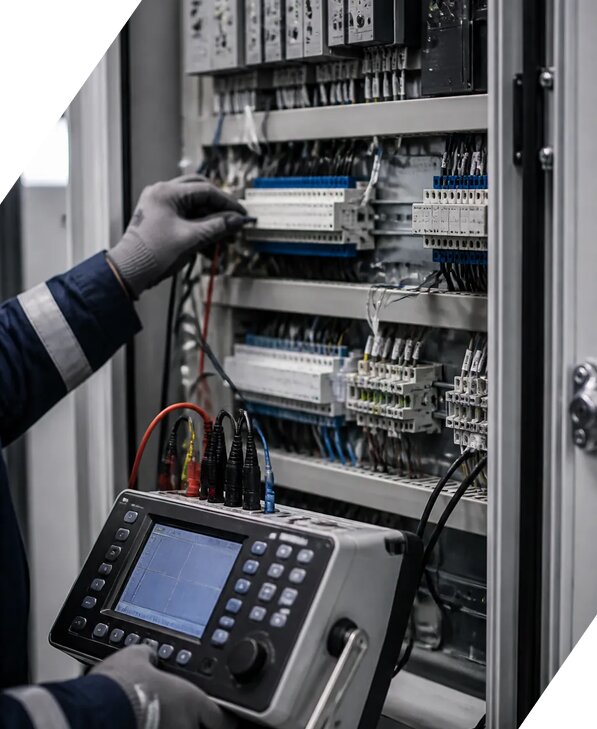

Затем применяется испытательное оборудование, которое формирует контролируемые токи и напряжения во вторичных цепях. Параметры плавно изменяются до момента срабатывания реле или терминала, после чего фиксируются значения действия. При обратном изменении сигнала определяется ток или напряжение возврата. Дополнительно проверяются выдержки времени, коэффициенты возврата, логика блокировок, взаимодействие ступеней защиты и передача команд на высоковольтные выключатели. При наличии автоматики проверяется последовательность отключения и восстановления питания.
Особое внимание уделяется полярности и фазировке, поскольку ошибка в подключении трансформатора тока или напряжения может привести к неправильному направлению действия защиты. Проверяются цепи отключения, включения, сигнализации, оперативного постоянного и переменного тока. При необходимости выполняется проверка АВР, автоматического повторного включения и обмена сигналами между терминалами. Натурные измерения на объекте сопоставляются с данными проектных расчетов и архивами срабатываний.
Итоговая оценка включает не только формальное совпадение уставок, но и анализ реального поведения системы в смоделированных режимах. Учитываются класс точности трансформаторов, коэффициент трансформации, состояние контактов, сопротивление обмоток и погрешность измерений. В сентябре текущего 2026 года отчетность оформляется в виде протокола результатов, таблиц измерений и технического заключения с выводом о соответствии требованиям. При заказе услуги под ключ скидка от 16 процентов.
Какие измерения выполняются при проверке релейной защиты?
Перечень измерений определяется типом электроустановки, классом напряжения, схемой РЗА и задачами технического обследования. Перед началом работ специалисты проводят осмотр, уточняют состав оборудования и проверяют соответствие фактической схемы исполнительной документации. Это позволяет выбрать безопасную методику проведения и исключить пропуск цепей, которые влияют на корректность действия защиты.
В рамках проверки выполняются измерения сопротивления изоляции силовых и вторичных цепей, проверяется сопротивление обмоток трансформаторов, целостность соединений, переходное сопротивление контактов и параметры оперативных цепей. Для трансформаторов тока и напряжения оцениваются коэффициент трансформации, полярность, фазировка и правильность подключения. При обследовании ограничителей перенапряжения может определяться ток утечки, а для изоляционных конструкций и вводов проводятся испытания на электрическую прочность изоляции с установленным испытательным напряжением.
В зависимости от оборудования дополнительно выполняются измерения диэлектрических потерь, проверка емкости изоляции, характеристик отключающих катушек и времени срабатывания приводов. Для высоковольтных выключателей оцениваются одновременность замыкания и размыкания полюсов, сопротивление главной цепи, работа блокировок и соответствие команд от устройств РЗА. Для терминалов и реле проверяются токи и напряжения срабатывания, временные характеристики, коэффициенты возврата и правильность отображения аварийных сигналов.
Все результаты измерений фиксируются с указанием применяемого измерительного оборудования, заводских номеров приборов, диапазонов, условий проведения и допустимой погрешности. Испытания выполняются с соблюдением требований электробезопасности и отключением оборудования в необходимом объеме. После обработки данных составляется техническое заключение, где отражаются выявленные дефекты, оценка остаточной работоспособности и рекомендации по ремонту или наладке электрооборудования. Запрос на расчет стоимости можно направить Игорю Васильевичу, указав объект, класс напряжения и состав проверяемых присоединений.
Какие документы выдаются по результатам проверки РЗА?
По завершении работ заказчику передается комплект технической документации, подтверждающий объем выполненной проверки, примененную методику проведения и фактическое состояние оборудования. Основным документом является протокол результатов, в котором указываются сведения об объекте, составе устройств РЗА, использованном испытательном оборудовании, дате проведения, условиях измерений и ответственных специалистах. Для каждого присоединения приводятся исходные и полученные значения, установленные уставки, фактические токи и напряжения срабатывания, выдержки времени и вывод о соответствии требованиям.
В документации могут отражаться результаты проверки вторичных цепей, сопротивления изоляции, сопротивления обмоток, коэффициента трансформации, фазировки, полярности, тока утечки и характеристик коммутационных аппаратов. Если проводилось обследование изоляции, указываются испытательное напряжение, продолжительность воздействия, показатели диэлектрических потерь и оценка электрической прочности изоляции. Для высоковольтных выключателей фиксируются параметры приводов, состояние цепей отключения и включения, время работы полюсов и исправность блокировок.
При обнаружении дефектов оформляется ведомость замечаний с разделением недостатков по степени влияния на безопасность и надежность электроснабжения. В ней указывается, какие отклонения требуют немедленного устранения, а какие могут быть включены в плановое обслуживание. По итогам диагностики электрооборудования составляется техническое заключение с общей оценкой работоспособности, рекомендациями по ремонту, повторным испытаниям и дальнейшему лабораторному контролю.
Документы могут использоваться при приемке монтажа, вводе объекта в эксплуатацию, техническом аудите, расследовании аварий и подтверждении готовности электроустановки к работе. Компания работает Пн-Пт 09-18 Сб-Вс вых.. За время с 2014 года по текущего года выполнено более 2577 заказов, включая испытания, наладку электрооборудования и натурные измерения на действующих объектах. Телефон для связи: +7 931 105-63-33
